سختیسنجی برینل چیست؟
آیا تا به حال فکر کردهاید که چرا بدنه یک تانک نظامی یا ریلهای قطار زیر فشارهای سهمگین له نمیشوند؟ یا چگونه مهندسان متوجه میشوند که یک قطعه فولادی توان تحمل وزن یک ساختمان چندطبقه را دارد؟ پاسخ در یک مفهوم حیاتی نهفته است: سختیسنجی.
در دنیای متالورژی و مهندسی مواد، سختیسنجی برینل (Brinell Hardness Testing) قدیمیترین و یکی از معتبرترین روشها برای سنجش مقاومت مواد در برابر تغییر شکل است. در این مقاله، با زبانی ساده و نگاهی علمی، به اعماق این تست نفوذ میکنیم.
تاریخچهای کوتاه از تست سختیسنجی برینل
در سال ۱۹۰۰ میلادی، یک مهندس سوئدی به نام یوهان آگوست برینل، روشی را ابداع کرد که استاندارد تستهای سختی را برای همیشه تغییر داد. او اولین روش مهندسی شده و دقیق را برای اندازهگیری سختی فلزات ارائه کرد.
به زبان ساده، در این تست، یک “نفوذکننده” (Indenter) که معمولاً یک گوی کروی است، با نیروی مشخصی به سطح قطعه فشار داده میشود. میزان فرو رفتگی این گوی روی سطح، نشاندهنده میزان سختی آن ماده است. هرچه گودال ایجاد شده کوچکتر باشد، ماده سختتر است.

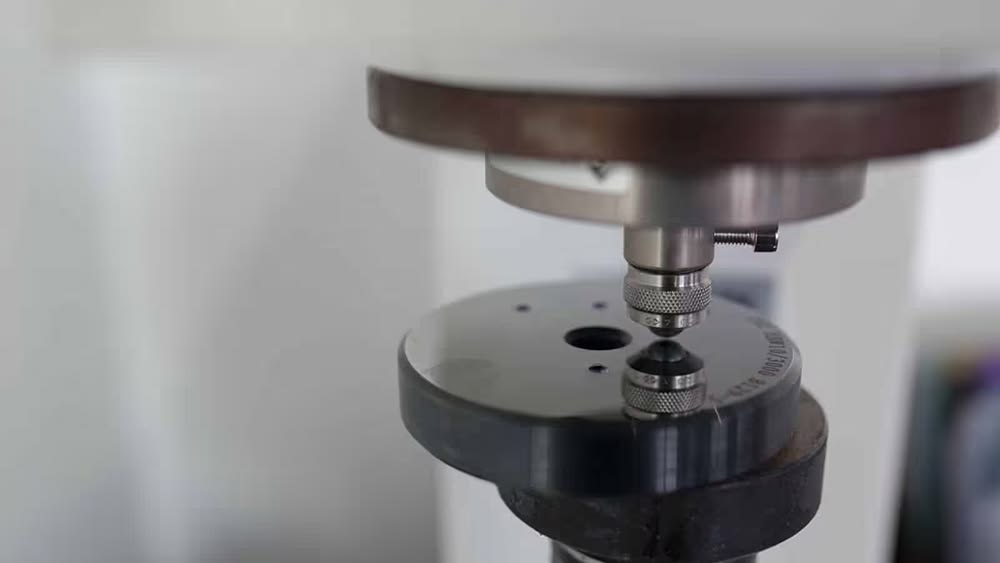

مکانیسم عمل؛ تست برینل چگونه انجام میشود؟
فرآیند سختیسنجی برینل در سه مرحله ساده اما بسیار دقیق انجام میپذیرد:
- آمادهسازی سطح: سطح مورد نظر باید صاف و تمیز باشد تا اثر گوی به درستی روی آن باقی بماند.
- اعمال نیرو: یک گوی فولادی یا تنگستن-کاربیدی (معمولاً با قطر ۱۰ میلیمتر) بر روی سطح قرار گرفته و نیرویی بین ۵۰۰ تا ۳۰۰۰ کیلوگرمنیرو به آن وارد میشود.
- اندازهگیری: پس از ۱۰ تا ۳۰ ثانیه، نیرو برداشته شده و قطر اثر باقیمانده (به شکل یک دایره) با استفاده از میکروسکوپ مخصوص اندازهگیری میشود.
در فرآیندهای برش صنعتی، دانستن سختی مواد اهمیت زیادی دارد؛ به همین دلیل انتخاب تیغه اره نواری مناسب که بتواند با جنس و سختی قطعه کار هماهنگ باشد، نقش مهمی در کیفیت برش دارد.
عدد سختی برینل (HB) چگونه محاسبه میشود؟
برای محاسبه عدد سختی، از یک فرمول ریاضی استفاده میشود که نسبت نیروی اعمال شده به مساحت سطح اثر را نشان میدهد:
- P: نیروی اعمال شده (بر حسب کیلوگرمنیرو)
- D: قطر گوی نفوذکننده (میلیمتر)
- d: قطر اثر بهجای مانده روی قطعه (میلیمتر)
مهندسان معمولاً پس از تعیین سختی برینل قطعه، نوع تیغ اره نواری فولادبر را بر اساس میزان سختی انتخاب میکنند تا فرآیند برش بدون لرزش و با کمترین تنش انجام شود.
ارقام کلیدی در سختیسنجی برینل
در دنیای صنعت، دقت در اعداد حرف اول را میزند. در اینجا برخی از استانداردهای رایج در این تست آورده شده است:
قطر گوی استاندارد: معمولاً ۱۰ میلیمتر است، اما برای قطعات نازک از گویهای ۱، ۲.۵ و ۵ میلیمتری نیز استفاده میشود.
نیروی اعمالی: برای فولاد و چدن ۳۰۰۰ کیلوگرم، برای مس و برنج ۱۰۰۰ کیلوگرم و برای آلومینیوم و فلزات نرم ۵۰۰ کیلوگرم است.
زمان مکث (Dwell Time): برای فلزات آهنی ۱۰ تا ۱۵ ثانیه و برای فلزات غیرآهنی ۳۰ ثانیه است.
دقت اندازهگیری: قطر اثر باید در دو جهت عمود بر هم اندازه گرفته شده و میانگین آنها با دقت ۰.۰۵ میلیمتر ثبت شود.
مطلب پیشنهادی: سختی سنجی راکول چیست؟
چرا از تست برینل استفاده میکنیم؟ (مزایا و کاربردها)
شاید بپرسید با وجود روشهای جدیدتری مثل راکول یا ویکرز، چرا هنوز سختیسنجی برینل محبوب است؟
- مناسب برای ساختارهای ناهمگن:
برخلاف تستهای دیگر که از نفوذکنندههای بسیار ریز استفاده میکنند، گوی برینل بزرگ است. این باعث میشود که سختی “میانگین” یک قطعه بزرگ (مثل چدن که ممکن است ناخالصی داشته باشد) به دست بیاید، نه فقط سختی یک نقطه میکروسکوپی. - قابلیت اطمینان بالا در قطعات بزرگ:
تست برینل برای ریختهگریها و فورجینگهای بزرگ که سطح زبری دارند، بهترین گزینه است. - رابطه مستقیم با استحکام کششی:
یک ویژگی جالب در مورد فولادها این است که عدد سختی برینل با استحکام کششی نهایی رابطه مستقیم دارد.
محدودیتهای تست برینل؛ چه زمانی نباید از آن استفاده کرد؟
با وجود تمام مزایا، این روش برای هر شرایطی مناسب نیست:
قطعات بسیار نازک: اگر ضخامت قطعه کمتر از ۸ برابر عمق فرو رفتگی باشد، تست معتبر نیست (چون اثر سندان زیرین بر نتیجه تاثیر میگذارد).
قطعات بسیار سخت: اگر سختی ماده بالای ۶۵۰ HB باشد، خودِ گوی نفوذکننده ممکن است تغییر شکل بدهد و عدد اشتباه نشان دهد.
آسیب به قطعه: به دلیل بزرگ بودن قطر اثر، این تست “نیمه مخرب” محسوب میشود و جای آن روی قطعه نهایی باقی میماند.
